Сетевой детектор протечки воды HWg-WLD

HWg-WLD позволяет обнаружить протечку воды по всей длине чувствительного кабеля. Чувствительный кабель позволяет определять протечку даже небольшого количества воды, этиленгликоля и иных электропроводящих жидкостей. HWg-WLD доступен для заказа в двух вариантах с питанием от сетевого адаптера или по технологии PoE (сетевой адаптер или PoE IEEE 802.3af). Чувствительный кабель позволяет определять очень малое количество жидкости и даже может быть использован для определения выпадения конденсата. После намокания его можно просушить и использовать повторно. HWg-WLD оснащен встроенным Web-сервером и поддерживает SNMP. В случае возникновения тревожного события устройство отправить тревожное уведомление по E-Mail и в виде SNMP trap. Информация о тревоге так же может быть так-же сигнализирована удаленно по сети Ethernet. В случае возникновения протечки HWg-WLD активирует реле удаленного устройства серии Poseidon или Damocles (режим Box-2-Box mode). Чувствительный кабель может быть длиной от 2 до 85 метров Тревожные уведомления по E-Mail, отправка SNMP trap, активация выхода реле Определение даже самой минимальной протечки жидкости. Чувствительный кабель может быть просушен и использован повторно

Основные свойства

• Датчик влажности для работы внутри и вне помещения
• Широкий выбор датчиков температуры для работы на улице, в холодильных камерах и т.п.
• Возможность подключения детекторов дыма, дверных контактов, детекторов пропадания сетевого напряжения, датчиков протечки и т.п.



Особенности

• Ethernet: RJ45 (100BASE-T) (PoE версии IEEE 802.3af)
• Web: Встроенный Web сервер
• Коммуникационные протоколы M2M: SNMP, XML, Box-2-Box
• Управление удаленными выходами реле: в случае обнаружения протечки устройство может удаленно активировать релейный выход на любом устройстве серии Poseidon или Damocles
• Детектор протечки: 2 m (6.5 ft) leader cable +2 m (1.3 ft) sensing cable
• SMS шлюз: Устройство может отсылать тревожные уведомления в виде SMS при использовании внешнего GSM SMS шлюза "HWg-SMS-GW" без использования дополнительного ПО.
• Питание:
  • HWg-WLD: Адаптер питания
  • HWg-WLD PoE: PoE (IEEE 802.3af) либо адаптер питания
• Поддерживаемое ПО
  • Настройка: UDP Config - установка IP адреса
  • HWg-PD Trigger: Контроль всех устройств по сети IP, пересылка тревог в виде оповещений SMS
  • HWg-PDMS: Ведение журнала событий, построение графиков, экспорт отчетов в формате MS Excel
  • CapTemp: Визуализация событий и объектов на карте, управление выходами, пересылка оповещений о тревоге в виде сообщений SMS
  • >> Поддержка стороннего ПО SNMP
    (Nagios, The Dude, Zabbix, IBM Tivoli, HP OpenView, OpManager, IMM (Intellipool Network Monitor), Monitor one, Cacti, MRTG, Opsview, LoriotPro, Axence nvision, Ipswitch WhatsUp, Paessler IPCheck, MSC Operations Manager 2007)
• Для разработчиков: HWg-SDK содержит примеры программирования и использования протоколов M2M на различных языках
  (JAVA, PHP, Borland C++ Builder 6.0, Microsoft Visual C++ 6.0, Borland Delphi 6.0, Microsoft Visual Basic & Excel VBA, VB.NET, C code for Linux, JavaScript (AJAX) Microsoft Visual C# 2005 (.NET)



Обзор компонентов для определения протечки

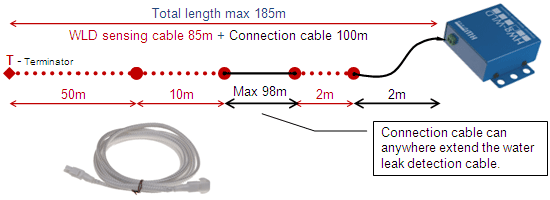

Чувствительный кабель

• Чувствительный кабель позволяет определять даже незначительную утечку воды, этиленгликоля или иных проводящих жидкостей по всей длине кабеля.
• Чувствительный кабель снабжен разъемами.
• Доступны следующие варианты кабелей:
  • Чувствительный кабель WLD - 2м
  • Чувствительный кабель WLD - 10м
  • Чувствительный кабель WLD - 50м
  • Удлиняющий кабель - 5м
• Максимальная длина чувствительного участка кабеля – 85м.
• Для соединения чувствительного кабеля с прибором или сегментов чувствительного кабеля между собой используется обычный 2-х проводной кабель (до 100м).
• Чувствительный кабель WLD можно использовать многократно (требуется его очистка и просушка перед повторным использованием).

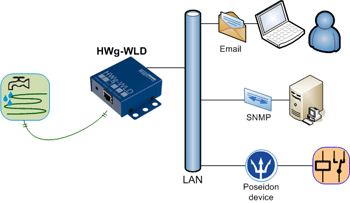

Режим Box-2-Box

HWg-WLDHWg-WLD позволяет удаленно по сети управлять релейными выходами устройств Poseidon или Damocles. Для этого не требуется какое-либо дополнительное ПО.

• Поддержка любого устройства серий Poseidon или Damocles
• Данные о состоянии системы передаются при его изменении а так-же через определенные интервалы времени (по умолчанию – раз в 30сек). Используется протокол XML через http.
• Релейный выход удаленного устройства, которым предполагается управлять, должен находиться в режиме ручного управления
• Пользователь задает IP адрес, порт удаленного устройства и номер ID удаленного выхода реле (например, ID 151 = Выход 1, ID 154 = Выход 4)
• Если для управления релейным выходом необходима авторизация по паролю, пользователь должен ввести пароль в настройках устройства
• Выход реле может быть протестирован нажатием кнопки TEST в Web интерфейсе прибора

Области применения

Типичными областями применения данного оборудования является мониторинг трубопроводов, контроль протечек хладагента в системах охлаждения и кондиционирования, обнаружение утечек воды вокруг труб и т.п. HWg-WLD.

• Обнаружение утечек воды из труб (кабель прокладывается вдоль труб)

• Прокладка чувствительного кабеля вдоль стен

• Прокладка под фальшполами

• Прокладка над подвесными потолками

• Обнаружение воды в поддонах

• Обнаружение протечек воды возле кондиционеров

Чувствительный кабель детектора протечки воды может быть обернут вокруг трубы, проложен под ней или находиться непосредственно на дне трубного канала.

Часто задаваемые вопросы

• Можно ли использовать чувствительный кабель повторно после протечки?
  Да, чувствительный кабель может быть промыт (в случае загрязнения) и высушен. Очистить чувствительный кабель от грязи и пыли можно всего за несколько минут, используя бумажную или тряпичную салфетку. Время самостоятельного высыхания кабеля зависит от места установки и доступа проточного воздуха.
• Можно ли обнаружить точное место протечки?
  Нет. HWg-WLD позволяет обнаружить место возникновения с точностью до зоны (участка чувствительного кабеля). Для более точного обнаружения места протечки можно разбить участок наблюдения на большее число зон.
• Как я могу перенаправить тревожное уведомление в виде сообщения SMS?
  Прибор HWg-WLD позволяет отсылать тревожное уведомление о протечке на E-Mail или в виде SNMP trap.
  • E-Mail сообщение может быть перенаправлено в виде SMS сообщения средствами Вашего поставщика услуг связи
  • SNMP trap может быть перенаправлена в виде SMS при использовании ПО HWg PD Trigger, запущенного на ПК с подключенным GSM-модемом. Приложение бесплатно и работает в среде Windows.
  • При использовании шлюза HWg-SMS-GW
  • С использованием стороннего ПО для мониторинга по протоколу SNMP (Nagios, Paessler, Intellipool...)
• Необходимо ли какое-либо дополнительное ПО для управления релейными выходами по сети IP?
  Нет, удаленное управление релейным выходом работает в режиме Box-2-Box, нет необходимости в дополнительном ПО.
  Используйте любой прибор серии Poseidon или в качестве Вашего удаленного реле.
• Когда информация о протечке поступает на удаленное реле? Сразу после срабатывания чувствительного кабеля?
  Нет, для минимизации ложных срабатываний, данные о состоянии детектора протечки передаются в режиме Box-2-Box периодически, раз в определенный интервал времени (по умолчанию – каждые 30 сек).
• Могу ли я подключить более одного HWg-WLD к устройству Damocles?
  Да, но Вы должны понимать, что каждый прибор HWg-WLD подключается к отдельному удаленному релейному выходу прибора Poseidon или Damocles. Для примера, Damocles 1208 имеет 8 выходов реле, соответственно, к нему можно удаленно подключить до 8 устройств контроля протечки.
• Где я могу скачать файл MIB для подключения детектора к своей SNMP системе мониторинга?
  Файл "HWg-STE.mib" доступен на вкладке "System" интерфейса прибора. Просто сохраните его и импортируйте данные из него в свою систему SNMP мониторинга.
• Возможно ли питать HWg-WLD через кабель Ethernet?
  Да. В этом случае Вы должны заказать версию прибора "HWg-WLD PoE". Прибор с поддержкой PoE может питаться как от адаптера питания, так и получать питание по сети Ethernet (IEEE 802.3af).
• Как я могу составить протокол или график возникновения протечек?
  Используйте идущее в комплекте ПО HWg-PDMS. Записанные этой программой значения и события могут быть отображены в виде графика или экспортированы в формате MS Excel.
• HWg-WLD PoE не включается при подсоединению его к PoE-коммутатору. Устройство работает только от сетевого адаптера. Что не так?
  Многие PoE требуют принудительного включения поддержки технологии PoE для каждого порта отдельно. Убедитесь, что для нужного Вам порта коммутатора выбрана поддержка PoE.
